Коммутационные узлы

Узлы коммутации предназначены для эксплуатации в составе распределенных систем уличного видеонаблюдения и обеспечивают круглосуточную бесперебойную работу подключенных камер и надежную передачу данных.

Главным рабочим элементом узла являются управляемые промышленные коммутаторы, которые имеют 4 или 8 портов с поддержкой PoE для подключения видеокамер, а также оснащены портами SFP для организации группового канала передачи данных по оптоволоконной линии.

Ключевые преимущества

Работа при экстремальных температурах до –60°C

Высоконадежная промышленная компонентная база гарантирует стабильную работу в экстремально холодных условиях. Встроенный блок управления климатом и системы обогрева и вентиляции обеспечивают благоприятные условия внутри корпуса при любой температуре окружающей среды.
Поддержка PoE+ и PoE++

Передача питания по витой паре существенно упрощает инфраструктуру системы видеонаблюдения. Поддержка технологий PoE+ и PoE++, которые обеспечивают питание до 30 и 60 Вт, позволяет подключать устройства с высоким энергопотреблением: управляемые камеры c поворотным механизмом, камеры со встроенным подогревом и т.д.
Быстрый монтаж на объекте

Коммутационные узлы поставляются в полностью собранном виде. Все необходимые компоненты размещены внутри шкафа, проведена и подключена кабельная проводка. Остается только произвести монтаж, подвести и подключить питание и сетевые кабели.
Сертификат транспортной безопасности

Оборудование полностью соответствует требованиям Постановления Правительства №969 и может беспрепятственно применяться на объектах транспортной отрасли на территории Российской Федерации.

Скачать сертификат

Коммутаторы

Ключевым элементом узла является управляемый промышленный коммутатор EVIDENCE.

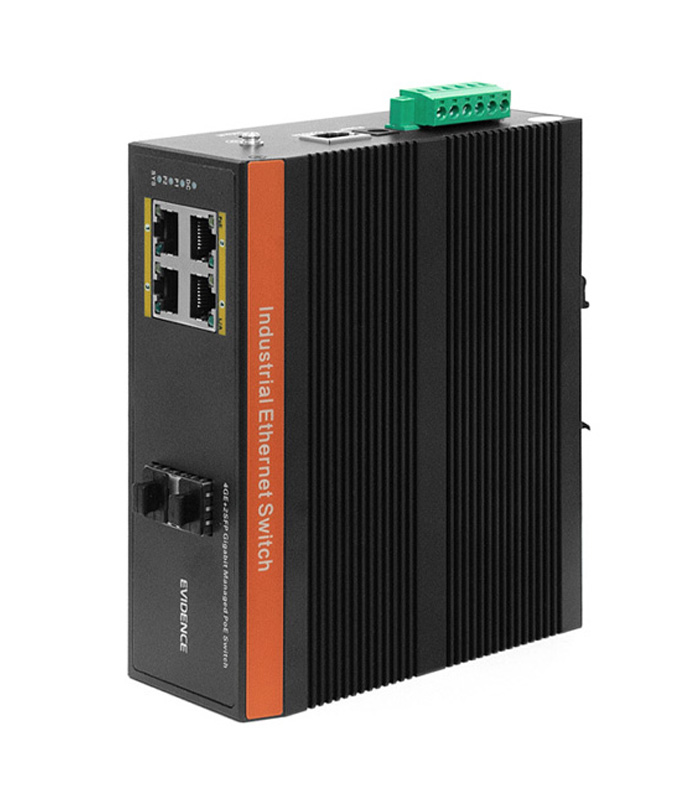

Cross - 4/HPoE SP

управляемый коммутатор на 4 камеры
порты: 4 PoE+, 2 SFP
питание камер: 30 Вт, 120 Вт макс.

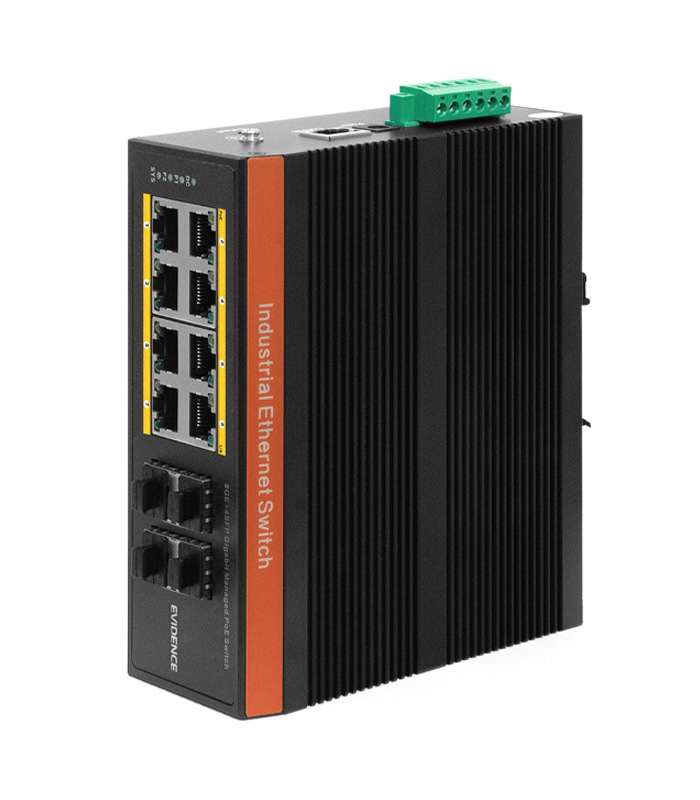

Cross - 8/HPoE SP

управляемый коммутатор на 8 камер
порты: 8 PoE+, 4 SFP
питание камер: 30 Вт, 240 Вт макс.

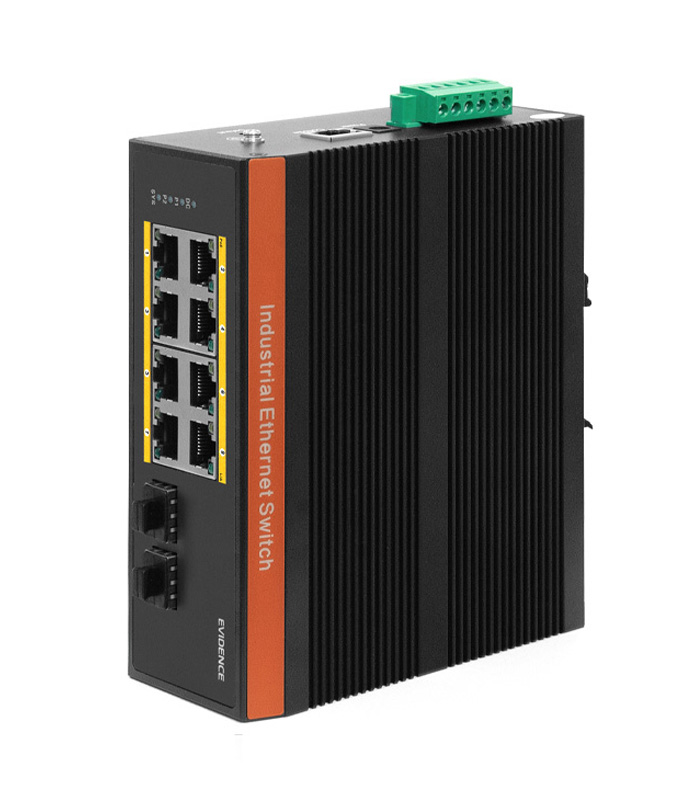

Cross - 8/UPoE SP

управляемый коммутатор на 8 камер
порты: 4 PoE+, 4 PoE++, 2 SFP
питание камер: 30 и 60 Вт, 300 Вт макс.

Состав комплекта

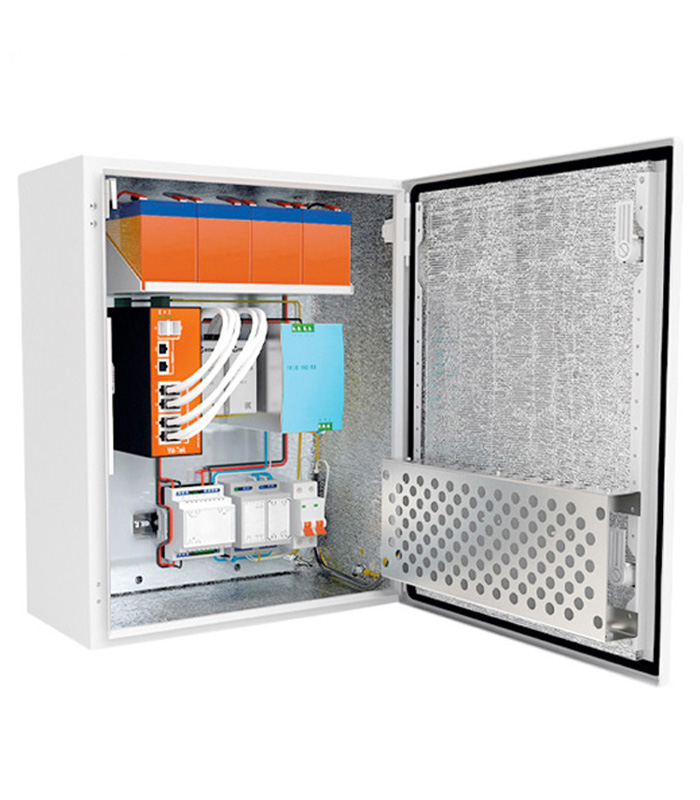

Коммутационные узлы поставляются полностью готовыми к монтажу. В комплект входит климатический шкаф с коммутатором на 4 или 8 PoE-портов, блоком управления климатом, обогревателем, автоматическим выключателем 2P6A/4,5кА, устройством защиты питания 220В, AC/DC преобразователем 220/56В, 150Вт, оптическим кроссом с адаптерами SC-SC, блоком защиты портов Ethernet. Опционально доступен специальный кроншейн для монтажа на столб.

климатический шкаф HM

рабочая температура от –60°С до +50°С
степень защиты IP66
ИБП 7,2А ч (по запросу)

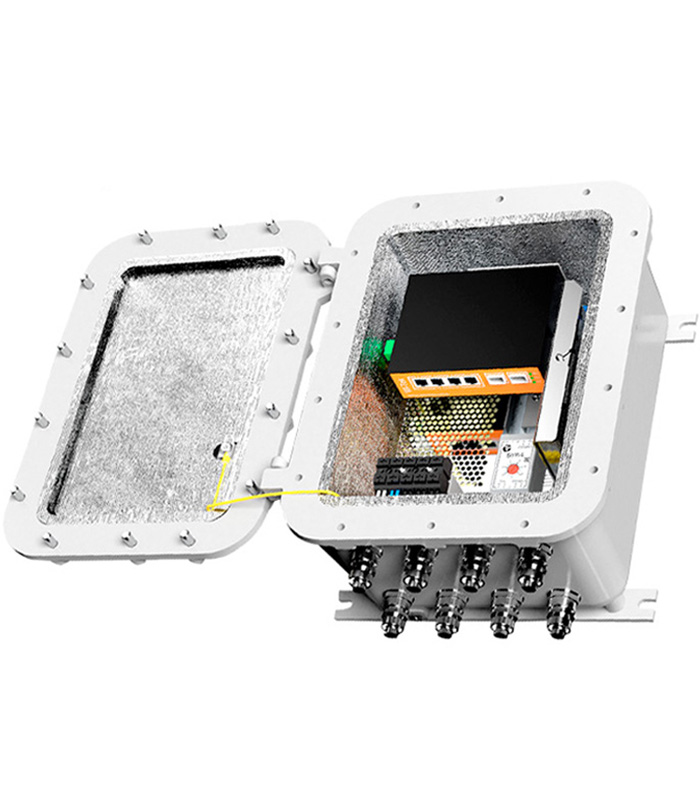

взрывозащищенное исполнение

1ExdIIB+H2T5Gb
рабочая температура от –60°С до +50°С
степень защиты IP66

Модельный ряд

Cross - 4/HPoE SP HM	4-портовый уличный коммутационный узел 4 порта PoE+ 30 Вт (макс. 120 Вт суммарно), 2 порта SFP, общая пропускная способность 12 Гб/сек. рабочая температура от –60°С до +50°С, степень защиты IP66, питание 220VAC, мощность обогрева 100 Вт, 400 х 500 х 210 мм
Cross - 4/HPoE SP HM 7.2Ah	4-портовый уличный коммутационный узел с ИБП 4 порта PoE+ 30 Вт (макс. 120 Вт суммарно), 2 порта SFP, общая пропускная способность 12 Гб/сек. рабочая температура от –60°С до +50°С, степень защиты IP66, питание 220VAC, источник бесперебойного питания 7,2А ч, мощность обогрева 100 Вт, 400 х 500 х 210 мм
Cross - 8/HPoE SP HM	8-портовый уличный коммутационный узел 8 портов PoE+ 30 Вт (макс. 240 Вт суммарно), 4 порта SFP, общая пропускная способность 24 Гб/сек. рабочая температура от –60°С до +50°С, степень защиты IP66, питание 220VAC, мощность обогрева 100 Вт, 400 х 500 х 210 мм
Cross - 8/HPoE SP HM 7.2Ah	8-портовый уличный коммутационный узел с ИБП 8 портов PoE+ 30 Вт (макс. 240 Вт суммарно), 4 порта SFP, общая пропускная способность 24 Гб/сек. рабочая температура от –60°С до +50°С, степень защиты IP66, питание 220VAC, источник бесперебойного питания 7,2А ч, мощность обогрева 100 Вт, 400 х 500 х 210 мм
Cross - 8/UPoE SP HM	8-портовый уличный коммутационный узел 4 порта PoE+ 30 Вт, 4 порта PoE++ 60 Вт (макс. 300 Вт суммарно), 2 порта SFP, общая пропускная способность 20 Гб/сек. рабочая температура от –60°С до +50°С, степень защиты IP66, питание 220VAC, мощность обогрева 100 Вт, 400 х 500 х 210 мм
Cross - 8/UPoE SP HM 7.2Ah	8-портовый уличный коммутационный узел с ИБП 4 порта PoE+ 30 Вт, 4 порта PoE++ 60 Вт (макс. 300 Вт суммарно), 2 порта SFP, общая пропускная способность 20 Гб/сек. рабочая температура от –60°С до +50°С, степень защиты IP66, питание 220VAC, источник бесперебойного питания 7,2А ч, мощность обогрева 100 Вт, 400 х 500 х 210 мм

Cross - 4/HPoE SP HS/1Ex	4-портовый уличный коммутационный узел во взрывобезопасном исполнении маркировка взрывозащиты 1ExdIIB+H2T5Gb 4 порта PoE+ 30 Вт (макс. 120 Вт суммарно), 2 порта SFP, общая пропускная способность 12 Гб/сек. рабочая температура от –60°С до +50°С, степень защиты IP66, питание 220VAC, мощность обогрева 40 Вт, 380 х 380 х 210 мм
Cross - 8/HPoE SP HM/Ex	8-портовый уличный коммутационный узел во взрывобезопасном исполнении маркировка взрывозащиты 1ExdIIB+H2T5Gb 8 портов PoE+ 30 Вт (макс. 240 Вт суммарно), 4 порта SFP, общая пропускная способность 24 Гб/сек. рабочая температура от –60°С до +50°С, степень защиты IP66, питание 220VAC, мощность обогрева 100 Вт, 400 х 500 х 210 мм
Cross - 8/UPoE SP HM/Ex	8-портовый уличный коммутационный узел во взрывобезопасном исполнении маркировка взрывозащиты 1ExdIIB+H2T5Gb 4 порта PoE+ 30 Вт, 4 порта PoE++ 60 Вт (макс. 300 Вт суммарно), 2 порта SFP, общая пропускная способность 20 Гб/сек. рабочая температура от –60°С до +50°С, степень защиты IP66, питание 220VAC, мощность обогрева 100 Вт, 400 х 500 х 210 мм
